Trijų jungiklių valdomas apšvietimas

(41930 lankytojai)

Kartais pasitaiko pageidavimų vieną apšvietimą valdyti trimis jungikliais. Dažniausia – laiptinėse – apčioje įjungi, užlipęs viršuje išjungi vienoje arba kitoje koridoriaus pusėje. Tokiam pajungimui reikalingi specialūs jungikliai (du – su trimis kontaktais: L1, L2, COM, vienas (intermediate) – su keturiais: L1, L1, L2, L2). Tarp šių trijų jungiklių nuvedame keturių gyslų kabelį: nuo pirmojo (su trimis kontaktais) iki antrojo (su keturiais kontaktais) ir nuo jo iki trečiojo (su trimis kontaktais).

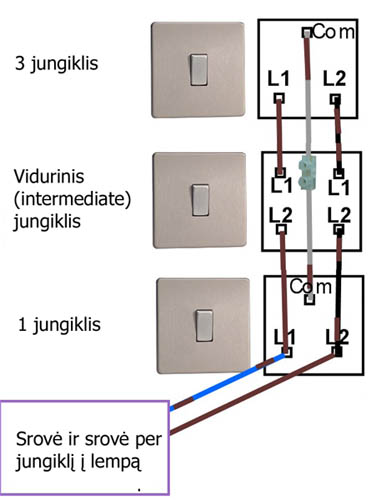

Į pirmajį jungiklį atvedamas maitinimo (fazinis) kabelis. Paveikslėlyje pavaizduoti rudos ir pilkos spalvos laidai pažymėti atitinkamai: ruda spalva – įjungiama srovė per jungiklius, juoda – neutralus laidas. Atkreipkite dėmesį, kaip paveikslėlyje viduriniame (keturių kontaktų) jungiklyje sujungiami pilki laidai – tiesiog per kaladėlę, nejungiant prie jokių kitų kontaktų.

Lieka tik pajungti apšvietimo prietaisą – darbas atliekamas tokiu pat būdu kaip ir pajungiant su vienu jungikliu. Visus kontaktus patikrinus (negali būti jokio laisvumo), galime įjungti automatinį saugiklį ir naudotis.





Kaip iš vieno jungiklio valdomo apšvietimo pasidaryti trimis jungikliais valdomą apšvietimą

Paveikslėlyje matote elementarų jungiklį (trijų kontaktų, jei dviejų – reikės pakeisti į trijų). Įžeminimo laidas visada jungiamas prie įžeminimo kontaktų, o jei tokių nėra ir nėra kito įžeminimo laido – izoliuojamas. Reikės pakankamai keturių gyslų kabelio, kurį nuvesime nuo jau turimo jungiklio iki viduriniojo, o nuo čia – iki paskutinio jungiklio. Atvedus kabelį, atjungiame laidą, pajungtą į COM kontaktą ir pajungiame jį į L2 kontaktą.

Dabar pajungiame keturių gyslų kabelio laidus taip, kaip parodyta paveikslėlyje. Šiaip nėra nurodymų, kokios spalvos laidą jungti į kurį kontaktą, tačiau čia pateikiame logiškiausią jungimo būdą.

Viduriniajame jungiklyje (keturių kontaktų), laidai sujungiami taip kaip parodyta paveikslėlyje: du laidai iš pirmojo jungiklio (raudonas ir mėlynas) jungiami į kontaktus L1 ir L1, o du laidai iš viduriniojo jungiklio, einantys į paskutinį jungiklį (trijų kontaktų) jungiami į L2 ir L2. Geltonas laidas paprasčiausiai sujungiamas kaladėle – galime apvynioti izoliacija ir paslėpti montažinėje dėžutėje (įžeminimo laidas arba pajungiamas į įžeminimo kontaktus, arba sujugiamas tarpusavyje – jei nėra kontaktų).

Trečiajame (trijų kontaktų) jungiklyje laidai sujungiami, kaip parodyta paveikslėlyje: geltonas – COM, raudonas – L1, mėlynas – L2. Šio kabelio sujungimo tvarka turi atitikti pirmojo jungiklio pajungimą.
